5kw-10kw水冷燃料电池系统

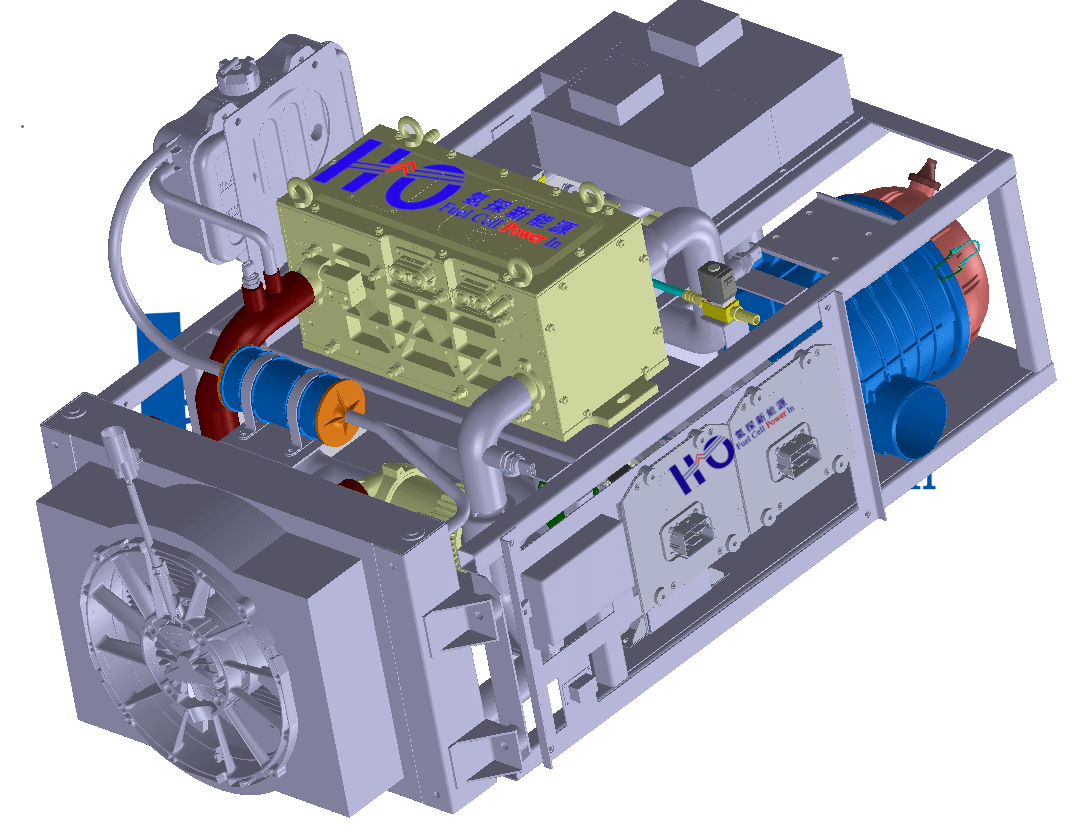

5KW-10KW水冷燃料电池系统是自主研发的高功率密度水冷质子交换膜燃料电池系统,与传统储能系统不同,燃料电池本身是能量转换装置,它将存储在高压氢瓶中的氢气的能量通过电化学反应转换成电能,通过DC/DC转换成高压直流电对外输出。作为典型的、全系统架构的、完整水冷燃料电池系统可配合小功率电机台架进行车用燃料电池动力系统研究与教学。





序号

项目

技术参数

1.

额定功率(kW)

5-10

2.

最大功率(kW)

6.6

3.

燃电额定电流(A

105

4.

输出电压

根据目标定制

5.

环境温度(℃)*

-2045

6.

最高效率(%)

≥55%

7.

防护等级

IP67

8.

燃料(氢气要求)

浓度≥99.99%












供氧模块

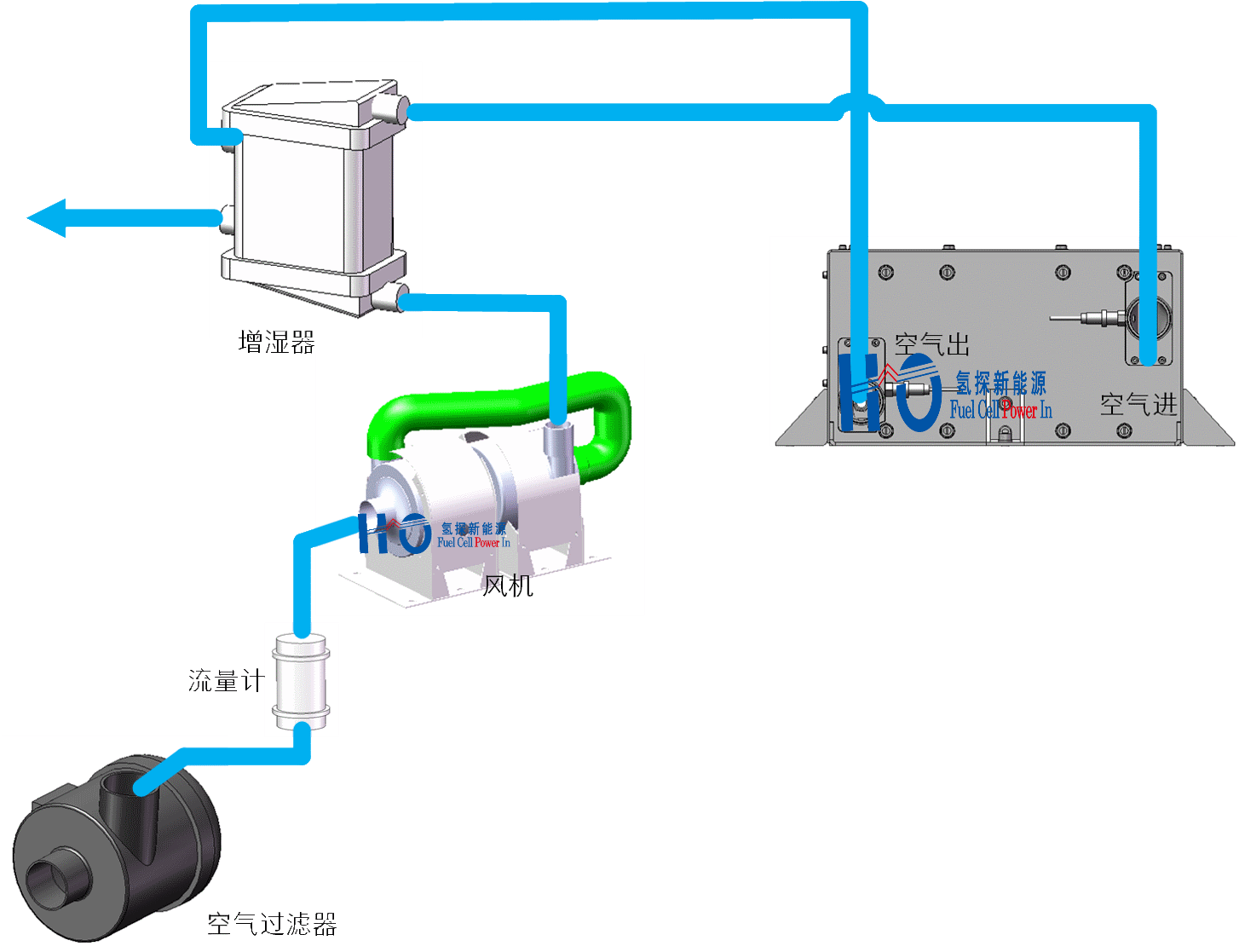

供氧模块给燃料电池模块提供反应氧气,包括过滤器,供氧风机,流量计等等



氢气供给系统



冷却系统



燃料电池动力系统典型应用:

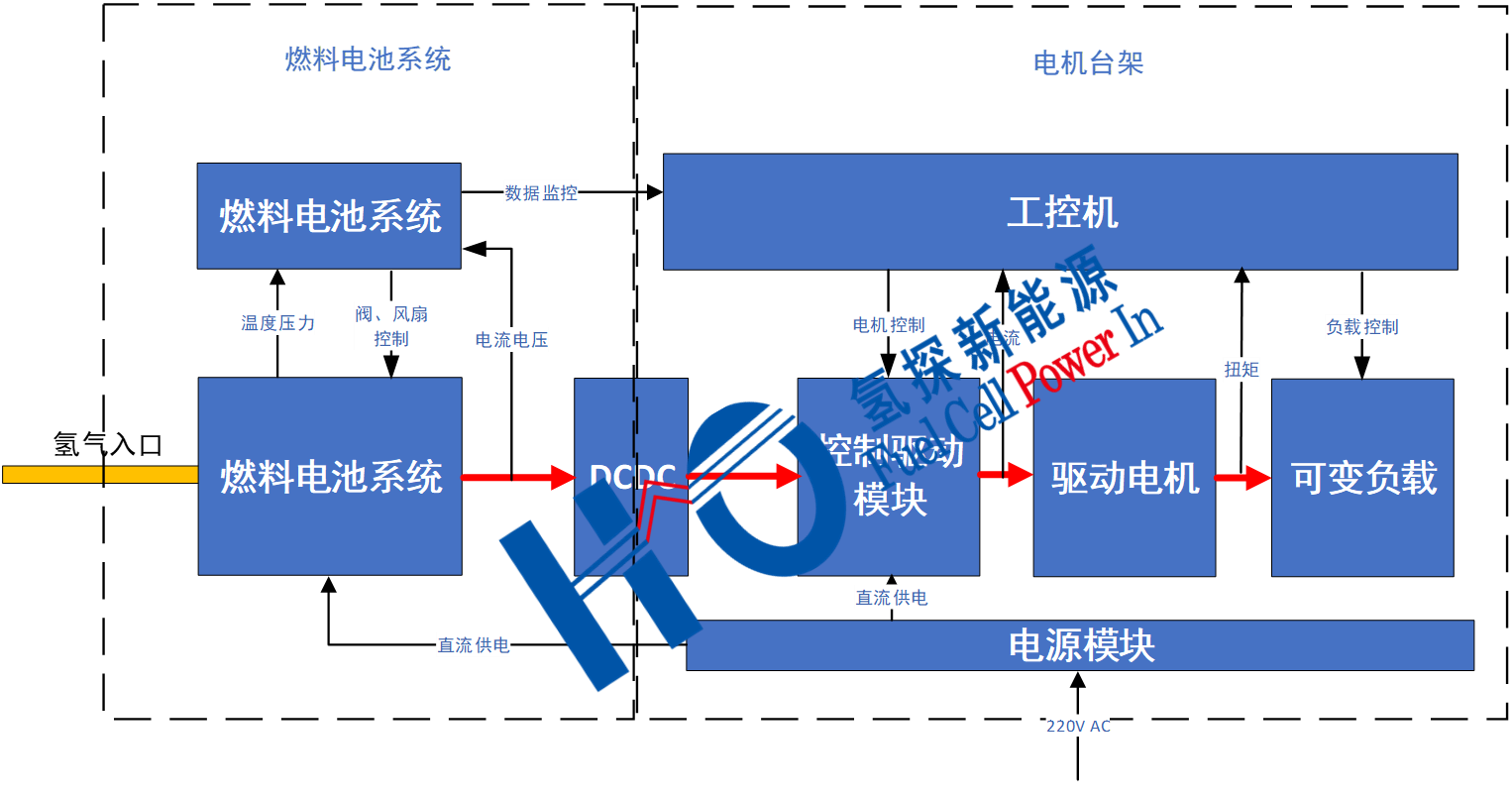

5KW-10KW水冷燃料电池系统动力电机台架应用示意图:


台架系统可支持科研内容

(1)燃料电池教学试验

实时监控燃料电池的系统状态:空气路、氢气路、冷却路的压力、温度、湿度、输出电流,电压等参数;

提供所有电气接口资源,支持用户自定义控制软件;

燃料电池工作原理及控制算法教学,支持用户对控制算法的参数进行在线调节;

燃料电池的工作特性理论实践,温度、压力等参数对于极化曲线的影响;

支持,压力随动控制,空气流量与压力的解耦控制、冷启动研究、功率的快速加减载等典型燃料电池控制研究;


(2)电机教学实验(可支持其他负载教学实验)

实时测量被测电机的转速、扭矩、功率、电压、电流、频率等参数;

电机的重要运行参数,直观的显示在触摸屏上,被测电机的扭矩、转速、电压、电流、频率等,可在触摸屏上调节加载;

电机试验教学功能:电机的温升试验、电机转矩转速特性、过载能力试验、堵转试验、馈电试验、工况循环实验等。

三相电机控制教学:永磁同步电机起步控制教学、空间矢量控制算法教学、PID控制教学、电机转速环、电流环、位置还控制教学。电机三相电流采集、三相PWM电压采集、电机转速、扭矩信号采集等。
