Thermolib-基于Simulink的热力学及燃料电池仿真模型


Thermolib燃料电池系统级仿真模型是德国Eutech Scientific公司为热力学系统及燃料电池系统仿真开发的专用模型。该模型是基于MATLAB®/Simulink®的热力学及燃料电池系统建模和仿真工具箱。广泛应用于热力学系统仿真建模,包括:燃料电池、综合能源系统、热电厂、冷热电联产系统、燃气轮机、内燃机、空调系统等应用领域;燃料电池工具箱主要用于:燃料电池控制策略开发(MIL)、燃料电池控制器HIL测试、燃料电池系统仿真验证(模极毒化与老化、气体扩散影响等)。该模型基于热力学理论及工程热物理方法对热力学部件及系统进行建模;提供丰富的燃料电池仿真所必须的模型库、气相及液相物质的热力学数据库等。


1.技术应用领域

  •  √  燃料电池建模与仿真
  • √  综合能源系统;
  • √  热电联产系统;
  • √  空调系统;
  • √  整车集成热管理;
  • √  热力学过程


2.技术特点

  • 基于热力学基础理论基本原理建模;

       结合经验以及经典的热力学方程、求解器,模拟真实的气体行为;

        √  理想气体和真实气体的热力学状态计算(Peng-Robinson);

        √ 支持气体、液体混合物;可用户自定义化学反应。

  • 具备热力学状态及其变换计算模块;

       √  包括真实气体模型;等压、等熵、等温、绝热等过程;

       √  具备热力学状态及其变换计算模块:

       √  质量及能量守恒模型

       √  气相、液相源模型;

       √  热力学状态及状态变化;

       √  流体总线及状态总线模型;

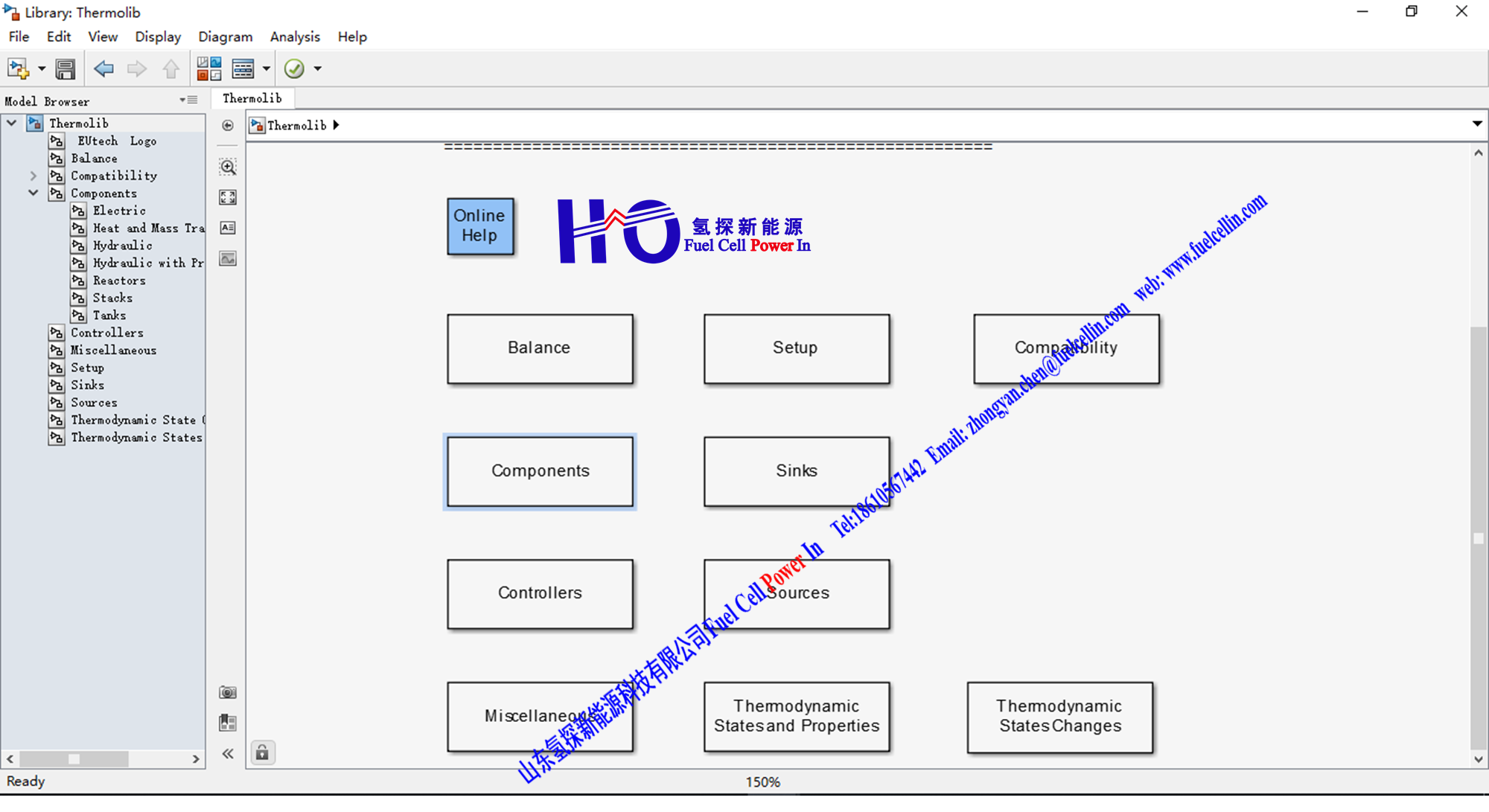

  • 提供丰富的Matlab/Simulink模型库

        √  反应器/重整器、电堆(四类)、热交换器(三类)、泵(四类)、增压器(两类)、压缩机(六类)、阀及喷射器(四类)、干湿分离器、湿热交换器、混合器、分流器、储罐锂电模型;

        √  通用电堆模型支持电流控制、液冷系统可配置、转换率可变等电堆。

        √  热力学状态及变化、平衡模型库;

        √  支持SOFC\DMFC\PEMFC等专用电堆模型;

        √  压力反馈的冷却系统库。

        √  源模块支持混合物质、纯物质、湿润空气等选择,支持不同燃料、冷却液

 所有部件的进出口及内部热力学计算包括:质量流速、摩尔流速、压力、温度、熵流、焓、吉布斯自由能流、摩尔组分、气体比例等信号

  • 预定义前后处理命令行;

       √  基于matlab命令行输入;

       √  提供丰富热热力学计算预置命令行;

       √  解决仿真数据预后处理的问题。

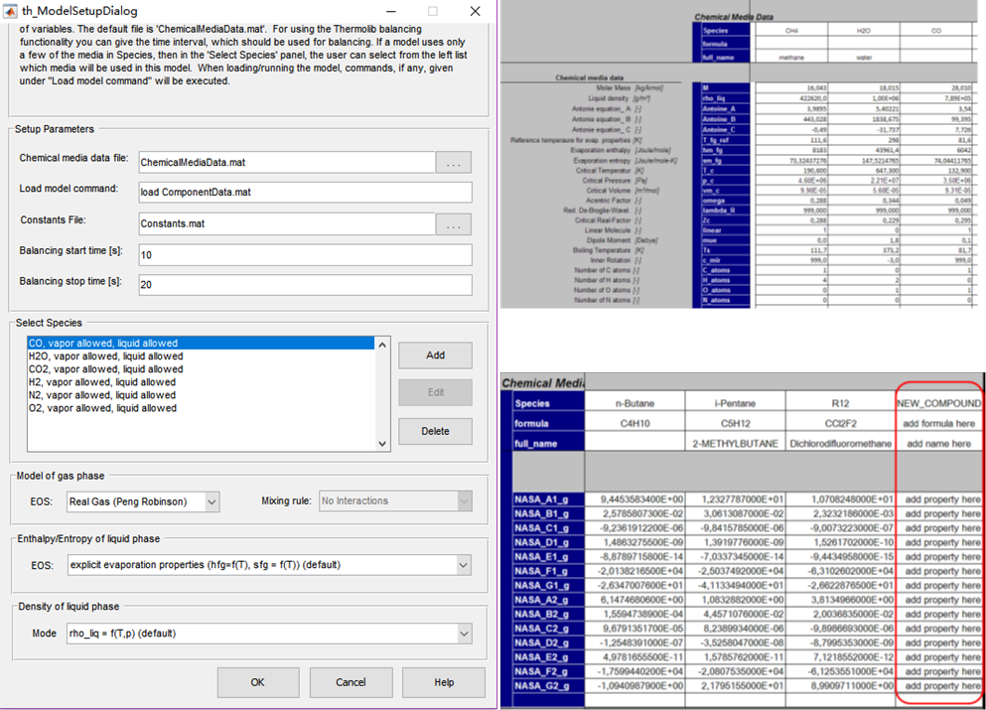

  • 气相及液相物质的国际标准热力学数据库
       √  支持国际标准热力学数据库,如:NASA多项表达式的JANAF热物理表格方式表达;

        √  支持用户自定义修改。

  • 提供示例模型
        √  丰富直接可用的demo模型。


3. 燃料电池系统仿真模型

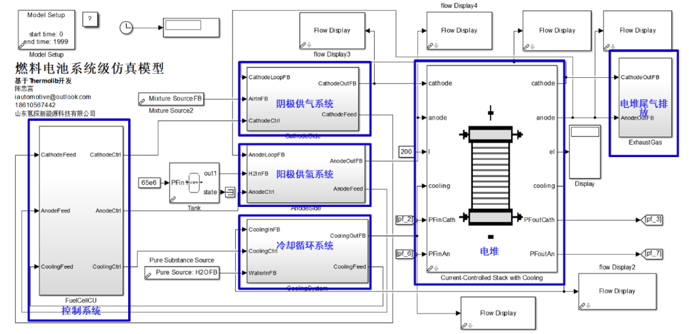

    根据典型燃料电池系统,所搭建的燃料电池仿真模型包括:阳极供氢系统、阴极供气系统、电堆液冷系统、进气加湿系统、电堆反应系统。

        √  燃料电池系统仿真模型

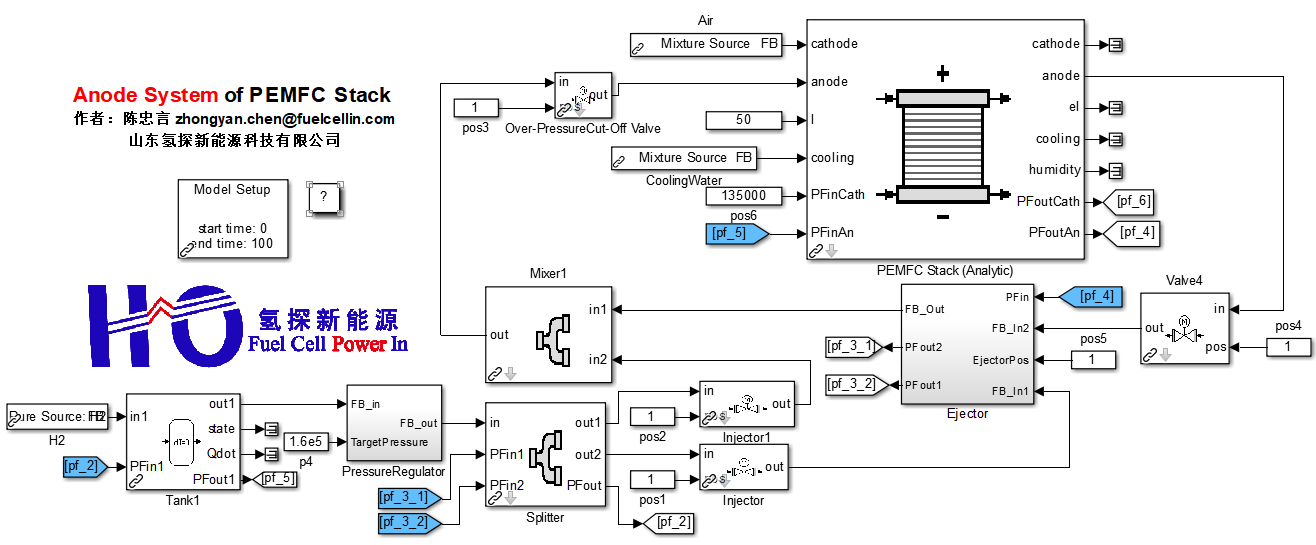

  √  阳极供氢系统模型


  √  阴极供气系统模型



  √  冷却系统模型



 √  PEMFC电堆模型

燃料电池模型库详见产品手册.

如需试用下载,请联系:

Thermolib燃料电池模型免费下载连接。

链接:https://pan.baidu.com/s/1OzVsqahOzLSJMYi2M3fP0A

邮件发送至:support@fuelcellin.com

注明:公司名称+姓名+电话+用途
